منبع دوجداره به عنوان یکی از تجهیزات مهم در موتورخانه که وظیفه تامین آبگرم مصرفی را بر عهده دارد، شناخته می‌شود. منبع دو جداره یک مبدل حرارتی غیر مستقیم است که آب شهری را به طور غیر مستقیم و بدون هیچ گونه تماس مستقیمی با آب‌گرم شوفاژ یا شعله گرم می‌کند.


بررسی و انتخاب انواع منبع دوجداره

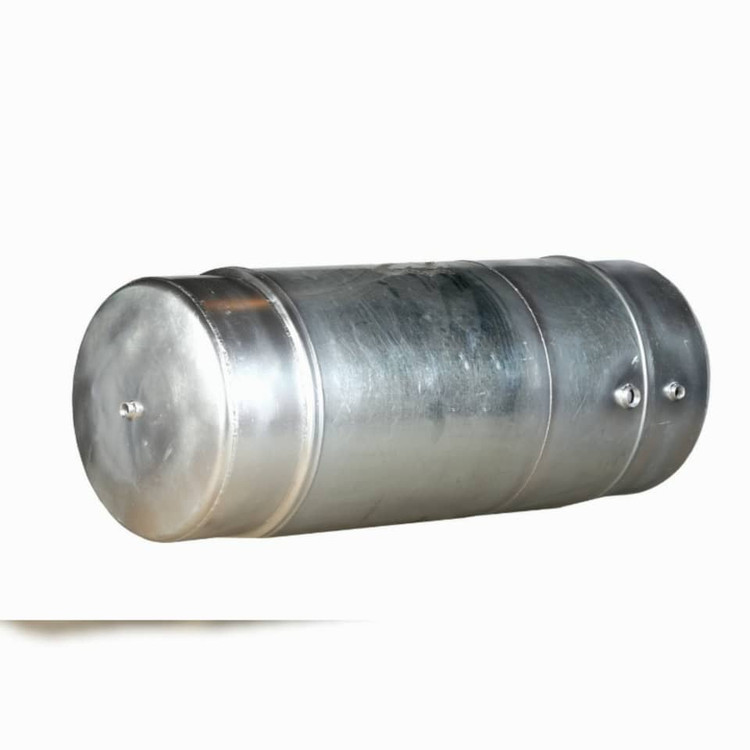

منبع دو جداره از دو محفظه استوانه ای شکل تو در تو تشکیل شده است که محفظه بیرونی برای عبور آب گرم بویلر و محفظه داخلی به منظور عبور و نگهداری آبگرم مصرفی می‌باشد، و دو راه عبور کاملا مجزا برای رفت و برگشت آب مصرفی و آب‌گرم دیگ موتورخانه بر روی منبع تعبیه شده است.

نکته مهم: در زمان سفارش منبع آبگرم دوجداره، باید علاوه بر ظرفیت، نوع و ضخامت ورق بدنه منبع مورد نیاز، ابعاد منبع دوجداره نیز به منظور عبور تجهیز از درب موتورخانه، سهولت نصب و همچنین امکان بهره برداری از آن در نظر گرفته شود (با احتساب پایه و فضای مورد نیاز بالای منبع)؛ لازم به ذکر است که در صورت ثبت سفارش و ساخت، امکان عودت منبع وجود ندارد.

متعلقات منبع دوجداره

شیر اطمینان: در مواقعی که درجه حرارت از حد تعیین شده می گذرد، از طریق سنسورآن، به طور اتوماتیک باز و از انفجار منبع دوجداره جلوگیری می کند.

شیر فلکه:

برای قطع و وصل جریان آب مصرفی به شیر فلکه نیاز است. شیر فلکه برای باز و بسته کردن آب در مواقع ضروری نصب و استفاده می شود.

مسیر رفت آبگرم مصرفی:

مسیر آبگرم رفت مصرفی در قسمت بالایی منبع تعبیه شده و وظیفه این مجرا ارسال آب گرم از منبع دوجداره به داخل ساختمان است.

مسیر ورود آب گرم:

دیگ مجرای ورودی آب گرم در قسمت زیرین منبع دوجداره تعبیه شده و آبگرم ورودی بعد از چرخش در اطراف منبع و همچنین انجام تبادل حرارتی به مجرای برگشت آب گرم که در قسمت فوقانی منبع قرار دارد به داخل دیگ هدایت می کند.

مجرای تخلیه و پاک سازی:

در قسمت زیرین منبع تعبیه میشود، که وظیفه آن تخلیه و پاک سازی آب می باشد.

مزایا منبع دوجداره

• توانایی گرم نگه داشتن آب مصرفی بدون نیاز به پمپ سیرکولاتور
• افت فشار بسیار پایین
• هزینه پایین تعمیر و سرویس
• قیمت خرید مناسب نسبت به سایر سیستم های گرمایشی آب‌گرم مصرفی

میزان حجم آب منبع دوجداره

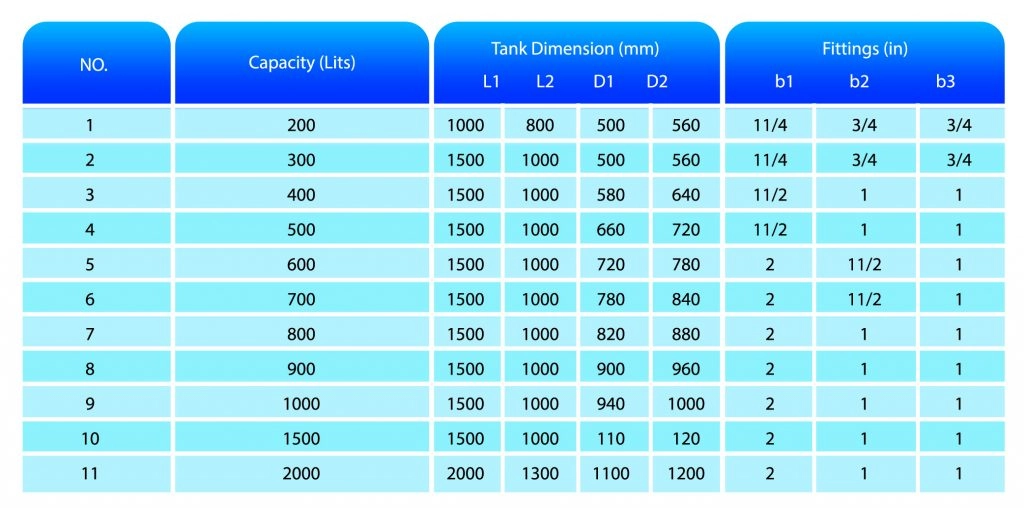

میزان حجم آب منبع دوجداره با توجه به درج جدول محاسبه منابع دوجداره تعداد مصرف کنندگان آب مصرفی گرم شده توسط منبع، اندازه گیری می‌شود از این رو می‌توان گفت کاربری مهم‌ترین مولفه انتخابی برای حجم منبع دوجداره است.

ضخامت منبع دوجداره

منبع دوجداره دارای ضخامت های متفاوتی است که معمولا برای دیواره بیرونی منبع از 2 الی 3 میلیمتر و برای دیواره داخلی آن از 4 الی 5 میلیمتر طبق گنجایش منبع در مدل های مختلف یک برند سازنده، متفاوت می باشد.
می توان جهت بررسی و محاسبه ضخامت ورق های فولادی گالوانیزه در ساخت منبع به مواردی مانند میزان فشار آب داخل دیگ و دمای سیال داخل منبع توجه داشت.

نکاتی که قبل از خرید منبع دوجداره باید به آن توجه شود:

• نیاز به فضای بیشتری نسبت به مبدل حرارتی صفحه ای دارد
• در بعضی موارد که ابعاد منبع بزرگ است راندمان کاری آن کاهش می‌یابد.
• منبع امکان آسیبپذیری و یا سوراخ شدن دارد.
• دشوار بودن تعمیر دیواره آسیب دیده یا سوراخ شده
• در هنگام سفارش خرید باید به قطر و ابعاد منبع کاملا توجه کنید تا پس از تحویل منبع امکان عبور از درب موتورخانه و نصب آن در محل مورد نظر باشد.
