منبع کویل دار چیست ؟

منبع کویل دار مخزنی است که برای تامین آب گرم بهداشتی استفاده می شود . در این منبع چندین شاخه لوله مسی رفت و برگشتی وجود دارد که  آب گرم یا بخار خروجی بویلر به کمک پمپ سیرکولاتور در لوله های مسی جریان پیدا می کند و  آب درون منبع در تماس با لوله های مسی بصورت غیرمستقیم گرم می شود.

به بیان ساده تر منبع کویل­دار یک مخزن تهیه و ذخیره­ آبگرم مصرفی است.

در مخزن های کویل دار در صورت عدم مصرف آبگرم ، آبگرم موجود در لوله ها به مخزن برگشت داده شده تا ضمن جلوگیری از سرد شدن آب موجود در لوله ها ، همیشه آب گرم برای مصرف کننده آماده باشد . در صورت عدم تعبیه خط برگشت آبگرم مصرفی ، زمانی که مصرف کننده نیاز به آبگرم دارد به علت سرد شدن آب موجود در لوله ها، لازم است کل این آب تخلیه شده تا آب گرم به مصرف کننده برسد که این موضوع موجب اتلاف آب و زمان خواهد شد.



انواع منبع کویل دار :



منبع کویل دار ایستاده

منبع کویل دار افقی

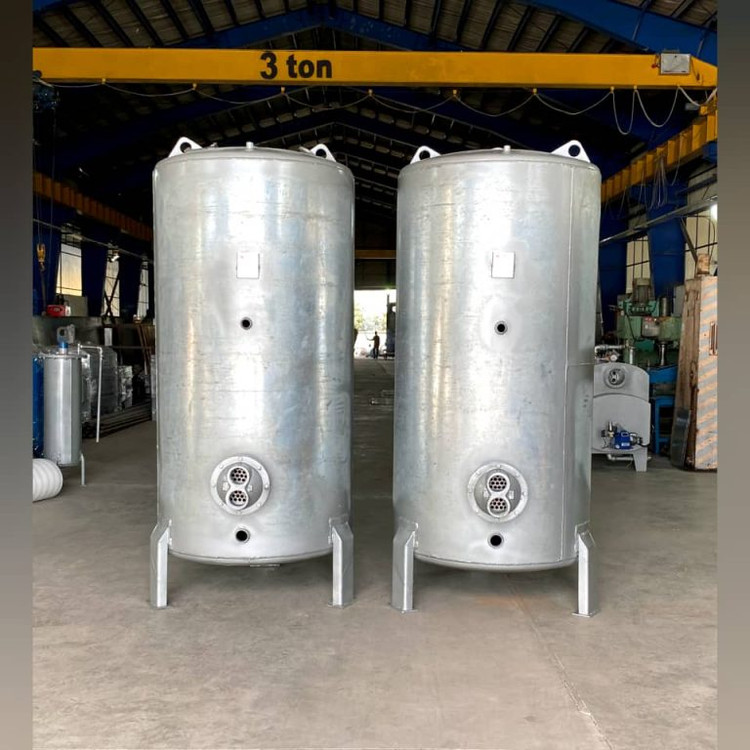

منبع کویل دار ایستاده:

این منبع همانطور که از نام آن پیداست بصورت ایستاده  در ظرفیت های 200 لیتر تا 10000 لیترساخته می شود .در این منبع ها کویل آن در قسمت پایین بصورت افقی درون مخزن نصب می شود . در این نوع از منابع به دلیل افزایش فشار در قسمت انتهای مخزن باید ضخامت عدسی پایینی ، بیشتر از ضخامت بدنه انتخاب گردد.

منبع کویل دار افقی:

این منبع بصورت خوابیده در ظرفیت های 200 لیتر تا 10000 لیتر  بدون هیچ پایه و نگهدارنده ای ساخته و به مصرف کننده عرضه می شود . در زمان نصب منبع کویلی متناسب با محل قرارگیری پایه و نگهدارنده مناسب تهیه می گردد. در منبع کویل دار افقی به دلیل فشار نسبتا ثابت ، تمامی سطح داخل منبع با سایز ثابت و ضخامت ورق معین انتخاب می گردد.

شایان ذکر است منابع کویل دار افقی و عمودی از نظر کارایی و استفاده تفاوتی باهم ندارند فقط نوع  ایستاده آن به دلیل اشغال فضای کمتر مورد توجه بیشتری  قرار گرفته است.

جنس منبع کویل دار



منابع کویل دار معمولا از دو جنس ورق گالوانیزه گرم و یا ورق فولادی سیاه ساخته می شوند. در صورت استفاده از ورق فولادی سیاه ، به منظور افزایش طول عمر منبع و جلوگیری از بروز زنگ زدگی و خوردگی ، لازم است ابتدا سطوح داخلی منبع سندبلاست شده و سپس با سه لایه رنگ اپوکسی بهداشتی پوشش داده شود .

همچنین در برخی از پروژه ها که از حساسیت بالایی برخوردار هستند و احتمال پوسیدگی منبع  و خورندگی سیال درون آن بالاست  بنا به درخواست خریدار منابع کویل دار از جنس استنلس استیل ساخته می شود که به آن منبع کویل دار استیل هم گفته می شود.



اجزای تشکیل دهنده منابع کویل دار



بدنه

کویل

دریچه بازدید

لوله های ارتباطی

بوشن ها



منابع کویل دار معمولا به صورت تک کویل ساخته می شوند . اما در برخی مواقع بصورت دو کویل هم ساخته می شوند .



کاربردهای منابع دو کویل :



استفاده از سیستم گرمایش خورشیدی

در این حالت یکی از کویل ها به سیستم خورشیدی متصل شده و کویل دوم به دیگ متصل می شود. در صورتی که پنل های خورشیدی از طریق کویل اول نتوانند دمای آبگرم مصرفی را به دمای مورد نیاز برسانند از طریق کویل دوم که به بویلر متصل است آب گرم مصرفی با دمای مورد نیاز تامین خواهد شد.



در منابع کویل دار با ظرفیت بالا

 در صورتی که منبع به صورت تک کویل ساخته شود ، کویل از نظر ابعاد بزرگ و از نظر وزن سنگین می گردد. در این حالت عملیات سرویس و نگهداری و اسید شویی کویل مشکل تر خواهد بود. در نتیجه هنگامی که منابع با دو و یا حتی سه کویل ساخته میشوند سرویس و نگهداری آنها نیز آسانتر خواهد بود.



کاربرد منبع کویل دار



هتل ها

رستوران ها

مراکز تجاری

پاساژها

فروشگاههای زنجیره ای

صنایع نفت ، گاز ، پتروشیمی و …

مراکز اداری

واحدهای مسکونی آپارتمانی و مجتمع ها

صنایع غذایی و دارویی

موتورخانه های سبک و سنگین

پادگانها و قرارگاههای نظامی

خوابگاهها و دانشکده ها

بیمارستان ها و درمانگاه ها



مزایای منابع کویل دار



راندمان کاری بالا

شستشوی آسان

افت حرارتی بسیار کم بخاطر استفاده از لوله های مسی متعدد

تعمیر آسان

کویل قابل تعویض ( درصورت سالم بودن منبع )

منبع قابل تعویض ( در صورت سالم بودن کویل )
