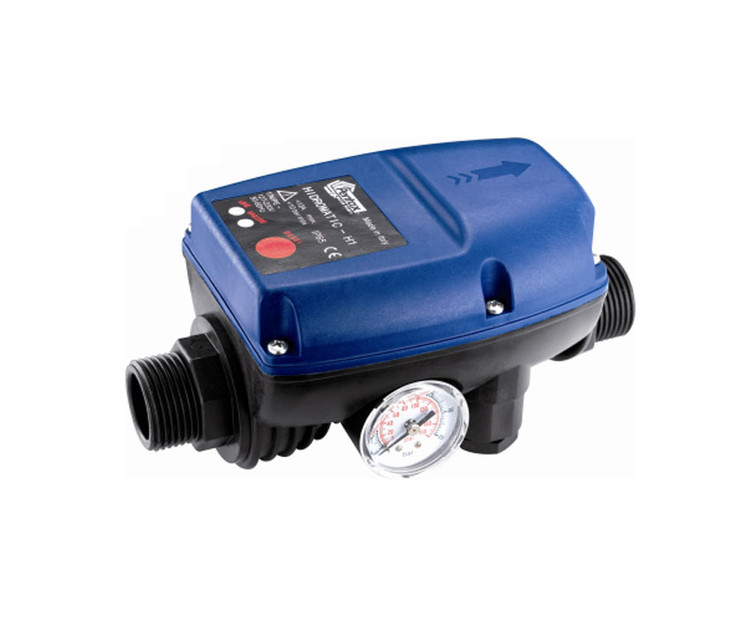

ست کنترل پنتاکسHidromatic H1 ا pentax H1

مشخصات فنی ست کنترل پنتاکس هیدروماتیک H1. ست کنترل HIdromatic H1 پنتاکس قابلیت قطع و وصل کردن پمپ آب را بصورت اتوماتیک دارد. شیوه عملکرد این دستگاه بدین صورت است که در هنگام بسته شدن شیر یا جریان آب پمپ را خاموش و در هنگام باز شدن شیر پمپ آب را روشن می کند. ست کنترل HIdromatic H1 برای کار در فشار 1 تا 10 بار ساخته شده.

ست کنترل پنتاکس، محصول شرکت ایتالیایی پنتاکس است و روند عملکرد آن به این صورت است که بر روی پمپ نصب می‌شود. بر روی این دستگاه یک کلید تعبیه شده که به گذر آب با فشار مشخصی حساس بوده و با شروع جریان آب پمپ را روشن می‌کند و با قطع جریان نیز پمپ را خاموش می‌کند و این امر موجب افزایش طول عمر مفید و کاهش اصطکاک پمپ آب می‌شود. ست کنترل پنتاکس دارای یک مخزن باد می‌باشد که موجب می‌گردد تا فشار آب پس از خاموش شدن پمپ نیز ثابت بماند و جریان آب همواره کنترل گردد و همچنین از قطع و وصل شدن ناگهانی جریان جلوگیری شود.

ست کنترل پنتاکس به گونه‌ای طراحی شده تا برای اتومات کردن پمپ آب در مصارف آبیاری، باغبانی، استخر یا مصارف روزانه خانگی مورد استفاده قرار گیرد و از آسیب رسیدن به پمپ هنگام کمبود آب جلوگیری شود.

مرکز اصلی فرمان در ست کنترل، برد الکترونیکی است که وظیفه‌ی کم و زیاد شدن فشار آب و همچنین تنظیم و کنترل فشار آب را بر عهده دارد. به این صورت که در ست کنترل دیافراگمی وجود دارد که به فشار آب حساسیت بسیار بالایی دارد. این دیافراگم، فرمان کم و زیاد شدن فشار آب را به برد اصلی ارسال می‌کند. اگر آب با فشار از این دیافراگم حساس رد شود فرمان صادر می‌گردد و برد الکترونیکی پمپ را فعال می‌کند و در نتیجه پمپ شروع به پمپاژ کردن آب می‌نماید.

در واقع پمپ زمانی شروع به فعالیت می‌کند که درخواست آب توسط یک فرد، با باز شدن شیر آب صورت پذیرد. حال اگر فشار آب کم باشد، دیافراگم عمل نمی‌کند و فرمان فعال شدن پمپ ارسال نمی‌گردد. از طرف دیگر فشار بیش از حد آب هم به پمپ و هم به لوله‌هایی که عمل انتقال آب را انجام می‌دهند، آسیب می‌رساند و در نتیجه هزینه‌های نگهداری را افزایش می‌دهد.

بنابراین باید فشار پمپ را از طرف ست کنترل در نظر گرفت. برای این‌کار می‌توان از فشارسنج استفاده کرد. رعایت این نکته بسیار مهم است پس باید در مرحله اول راه اندازی پمپ آب، این اندازه گیری انجام شود.
